Rincian produk
Tempat asal: CINA
Nama merek: Questt
Sertifikasi: ISO
Nomor model: QA-F3000H
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: negotiable
Kemasan rincian: Kotak kayu
Waktu pengiriman: 30-53 hari
Syarat-syarat pembayaran: T/T, Western Union, L/C
Menyediakan kemampuan: 530 set setiap tahun
Laser: |
Transmisi serat |
Kekuatan laser: |
3 KW |
Aplikasi: |
Pendinginan cladding |
Pendinginan: |
Sistem pendingin air |
Otomatisasi: |
dengan lengan Robot |
Sistem tenaga: |
Makan Otomatis |
Laser: |
Transmisi serat |
Kekuatan laser: |
3 KW |
Aplikasi: |
Pendinginan cladding |
Pendinginan: |
Sistem pendingin air |
Otomatisasi: |
dengan lengan Robot |
Sistem tenaga: |
Makan Otomatis |

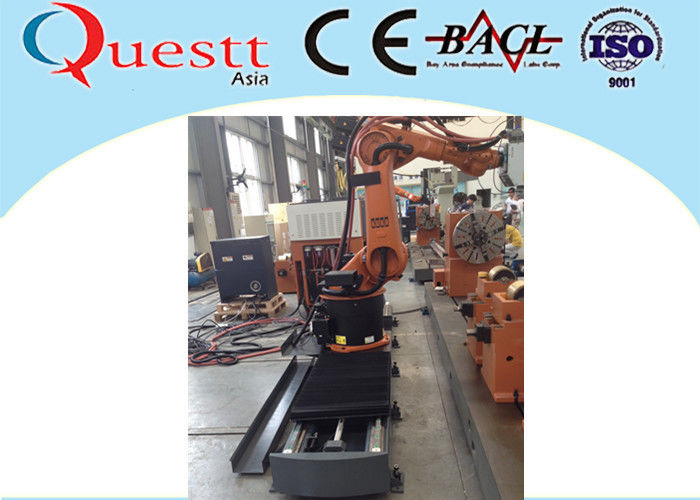

3KW Fiber Laser Cladding Machine System untuk pendinginan poros poros poros cetakan
Keterangan
Kelongsong laser adalah teknologi modifikasi permukaan baru.Hal ini melalui di permukaan substrat menambahkan bahan kelongsong, dan penggunaan kepadatan energi tinggi dari sinar laser ke permukaan lapisan bahan dasar dengan metode peleburan dan dalam pembentukan permukaan akar rumput dan kombinasi metalurgi menambahkan lapisan bahan cladding.
Semua bagian diatur dalam penutup pelindung.Katup mesin berasal dari sistem pengumpanan getaran dan penyimpanan satu per satu pada konveyor untuk sistem pengambilan.Kemudian sistem pengambilan menangkap satu katup mesin ke area meja kerja kelongsong, perlengkapan menjepit katup mesin dan memutar, Pada saat yang sama sistem pengiriman bubuk mengeluarkan bubuk dan laser keluar untuk melakukan kelongsong.Setelah menyelesaikan kelongsong, perlengkapan melepaskan chuck dan katup turun ke tangki.
Aplikasi khas
cetakan otomotif, mesin pertambangan, mesin batubara, mesin petrokimia, genset, mesin rolling mill dan bagian mekanis besar lainnya.
spesifikasi
Barang | Parameter |
Laser | Transmisi serat |
Rentang daya keluaran: | 2-6kW |
Stabilitas Daya | ±2% |
Tingkat konversi elektro-optik | 40% |
Panjang gelombang laser | 980nm ± 10nm |
Keluaran panjang gelombang | CW |
Tegangan masukan | 380V 3fase lima kawat @ 50Hz |
Pengumpan bubuk teropong tipe HGSF-2A adalah dengan pembawa baki pengumpanan bubuk kuantitatif mengangkut pengumpan bubuk bubuk.Pengulangan tinggi Pengumpanan Serbuk ± 2%, mampu memberikan berbagai ukuran partikel untuk memenuhi bubuk paduan kelongsong generik domestik.
Antarmuka Serat | LLK | |
Jarak kolimator | 100 | mm |
Jarak Fokus | 300 | mm |
panjang gelombang | 940-1080 | nm |
Tarif maks | 97 | % |
Tirai gas (bukti) | Ya | |
Nozel pengumpanan bubuk | COAX 8 | IWS |
Jenis pengiriman bubuk: | annular konsentris | |
Motivasi pengiriman bubuk | pembawa gas | |
Sistem pendingin | Pendingin air | |
Ukuran partikel | 20-90 | Um |
Kecepatan pengiriman bubuk | 2-50 | g/mnt |
Kirim bubuk | 1-2,5 | mm |
Jarak kerja | 13-25mm |
Meja putar horizontal dan Jig Miring 2D
item | spesifikasi |
1, sumbu linier Robot | |
Rentang geser robot linier | 2500mm |
Kecepatan geser robot linier | 0-5000mm/menit |
Mekanisme transmisi geser linier robot | Rak dan pinion |
Motor dan driver sumbu linier robot | KUKA Servo motor dan driver |
2, Putar sumbu, T meja kerja dan Tailstock | |
Penempatan kotak kepala sumbu putar | Horisontal |
Beban putar horizontal | 5T (Pemuatan pin chuck), 20T (Pemuatan rol) |
Beban putar vertikal | 1T |
Tinggi pusat kotak sumbu putar | 1000mm |
Poros putar Chuck dan tip | 630mm 4-rahang chuck, tip ganda standar |
Kecepatan putar sumbu putar |
0-15rpm, Masuk ke program robot, terus menerus disesuaikan |
Ukuran meja kerja mesin: | 9500 * 1200mm, meja adalah casting Integral |
Tailstock dan tip | Tip Lancip = 60℃, Ekspansi mekanis200mm |
Tip Diameter lengan | 200mm |
Rol | 2 pcs, rol permukaan tembaga |
Motor dan driver sumbu putar | KUKA Servo motor dan driver |
3, Sumbu Putar Kecil, meja kerja T dan Tailstock | |
Penempatan kotak kepala sumbu putar | Vertikal dan horizontal |
Beban putar horizontal | 2T |
Tinggi pusat kotak sumbu putar | 760mm |
Poros putar Chuck dan tip | Cuckup 3-rahang 500mm, tip ganda standar |
Kecepatan putar sumbu putar |
0-100rpm, Masuk ke program robot, terus menerus disesuaikan |
Tailstock dan tip | Tip Lancip = 60℃, Ekspansi mekanis200mm |
Tip Diameter lengan | 200mm |
Rol | 2 pcs, rol permukaan tembaga |
Jig Kemiringan 4,2D | |
Sumbu gerak | Balik, putar, di mana sumbu putar menggunakan motor dan penggerak servo KUKA |
Diameter pelat muka: | 500mm |
Diameter chuck | 315mm, pemusatan diri Tiga Rahang |
Membalik sudut | 0-90º |
Konfigurasi
Tidak | Nama | Model | Kuantitas | komentar |
1 | Perangkat Laser | LDF4000-60 | 1 | |
3 | Kepala Laser | 1 | ||
4 | Sistem Pengiriman Bubuk | 1 | ||
5 | Meja kerja putar | 1 | ||
6 | Perangkat pengatur posisi | 1 | ||
7 | Robot | KR60-3 | 1 | |
8 | Pengendali Utama | 1 | ||
9 | Pengontrol robot | 1 | ||
10 | Sistem penyerapan jelaga | 1 |
Sampel
FAQ
1 T: Apa garansi mesin kelongsong laser?
A: Garansi 2 tahun, tapi kami menawarkan layanan purna jual seumur hidup.
2 T: Apa istilah pembayaran Anda?
A: T/T, L/C, Westen Union, dll.
3 T: Apa layanan purna jual Anda?
A: Insinyur dapat menawarkan layanan luar negeri dan kami juga dapat menawarkan layanan online, menggunakan alat obrolan online seperti Whatsapp untuk berbicara dengan pelanggan secara langsung untuk semua pertanyaan.
4 T: Bagaimana kualitas mesinnya?
A: Jerman high technoloy dengan kualitas yang baik.
5 T: Bagaimana pengoperasian mesin?
A: Kami menawarkan manual operasi dan video, menunjukkan cara mengoperasikan mesin.
Kami juga dapat mengirim insinyur ke pabrik Anda untuk pelatihan.Atau Anda dapat mengirim pekerja untuk mendapatkan pelatihan di pabrik kami secara langsung.
