Rincian produk
Tempat asal: Wuhan, Hubei, Cina
Nama merek: Questt
Sertifikasi: ISO CE
Nomor model: QA-LCD8000
Syarat Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: negotiable
Kemasan rincian: Kotak kayu
Waktu pengiriman: 30 - 70 hari
Syarat-syarat pembayaran: T/T, L/C, Western Union
Menyediakan kemampuan: 500 setelan setiap tahun
Laser: |
Dioda dan serat |
Kekuatan laser: |
3 - 15 KW |
Stabilitas daya: |
2% |
Panjang Gelombang Laser: |
900-1070 nm |
Aplikasi: |
Cladding/quenching/pengerasan |
Sistem otomasi: |
Robot |
Jaminan: |
24 bulan |
Melayani: |
Luar negeri dan online |
Laser: |
Dioda dan serat |
Kekuatan laser: |
3 - 15 KW |
Stabilitas daya: |
2% |
Panjang Gelombang Laser: |
900-1070 nm |
Aplikasi: |
Cladding/quenching/pengerasan |
Sistem otomasi: |
Robot |
Jaminan: |
24 bulan |
Melayani: |
Luar negeri dan online |
Peralatan Mesin Pengerasan Laser 3-15KW Quenching Cladding Untuk Roller Logam / Cetakan Otomatis / Poros Kapal / Pisau Aus
Ringkasan
Peralatan ini terutama digunakan untuk pemrosesan laser (laser cladding ) pada permukaan poros, roda gigi, cakram, bagian berbentuk khusus, dll., untuk meningkatkan kekerasan atau ketahanan korosi pada permukaan.Organisasi pemrosesan laser memiliki kombinasi metalurgi, deformasi kecil, bahan pengenceran antarmuka rendah, struktur mikro halus dari struktur mikro, dan umur kelelahan permukaan yang tinggi.
Kapasitas pemrosesan: Kelongsong laser cepat, kelongsong laser normal, pengerasan laser, kelongsong laser lubang dalam
Sistem lengkap berisi: sumber laser dioda Laserline 8KW, rana satu dan dua kali, kepala kelongsong laser, Nosel makan bubuk laser coax dan poros samping, Tirai udara dan peralatan pertahanan, Sistem pemurnian jelaga, Robot KUKA 6 sumbu, Slide linier untuk Robot , Meja kerja putar horizontal dan ujung tailstock, mesin pengumpanan bubuk silinder ganda GTV, chiller air kontrol suhu ganda, Jig Tilt 2D, Stabilizer, kompresor udara, mesin pengering dingin dll.
Jerman laserline merek impor LDF8000-60VG64 laser, termasuk catu daya dan unit kontrol dioda, termasuk panel kontrol seluler opsional, antarmuka pengguna grafis dan unit kontrol antarmuka eksternal, dua outlet jalur optik bawaan.Dikombinasikan dengan unit pendingin laseline, itu terintegrasi ke dalam laser VG64.
spesifikasi
item | Parameter |
Jenis laser | dioda |
Rentang daya keluaran: | 3-15kW |
Stabilitas Daya | ±2% |
Tingkat konversi elektro-optik | 40% |
Panjang gelombang laser | 980nm ± 10nm |
Keluaran panjang gelombang | CW |
Tegangan masukan | 380V 3fase lima kawat @ 50Hz |
Fitur
1. Menggunakan input optik laser semikonduktor, robot 6-sumbu dicengkeram oleh kelongsong laser dan
kepala atau kepala optik, dan kemudian dibantu dengan pengatur posisi sumbu putar horizontal, dll.,
melalui unit kontrol pusat, untuk mencapai berbagai bentuk pengerasan laser bagian,
paduan laser dan persyaratan kelongsong laser untuk memenuhi permukaan tingkat lanjut
manufaktur dan remanufaktur produk baru kegagalan produk.
2. Dibandingkan dengan penguatan permukaan konvensional dan teknologi manufaktur ulang, sangat baik
kinerja pemrosesan, deformasi kecil benda kerja, tingkat tinggi
otomatisasi, pengulangan, dan fitur teknologi penting lainnya, produk kelas atas
bertekad untuk memperkuat dan membuat ulang sarana yang sangat diperlukan dari
teknologi
Meja putar horizontal dan Jig Miring 2D
item | spesifikasi |
1, sumbu linier Robot | |
Rentang geser robot linier | 2500mm |
Kecepatan geser robot linier | 0-5000mm/menit |
Mekanisme transmisi geser linier robot | Rak dan pinion |
Motor dan driver sumbu linier robot | KUKA Servo motor dan driver |
2, Putar sumbu, T meja kerja dan Tailstock | |
Penempatan kotak kepala sumbu putar | Horisontal |
Beban putar horizontal | 5T (Pemuatan pin chuck), 20T (Pemuatan rol) |
Beban putar vertikal | 1T |
Tinggi pusat kotak sumbu putar | 1000mm |
Poros putar Chuck dan tip | 630mm 4-rahang chuck, tip ganda standar |
Kecepatan putar sumbu putar |
0-15rpm, Masuk ke program robot, terus menerus disesuaikan |
Ukuran meja kerja mesin: | 9500 * 1200mm, meja adalah casting Integral |
Tailstock dan tip | Tip Lancip = 60℃, Ekspansi mekanis200mm |
Tip Diameter lengan | 200mm |
Rol | 2 pcs, rol permukaan tembaga |
Sumbu putarmotor dan pengemudi | KUKA Servo motor dan driver |
3, Sumbu Putar Kecil, meja kerja T dan Tailstock | |
Penempatan kotak kepala sumbu putar | Vertikal dan horizontal |
Beban putar horizontal | 2T |
Tinggi pusat kotak sumbu putar | 760mm |
Poros putar Chuck dan tip | Cuckup 3-rahang 500mm, tip ganda standar |
Kecepatan putar sumbu putar |
0-100rpm, Masuk ke program robot, terus menerus disesuaikan |
Tailstock dan tip | Tip Lancip = 60℃, Ekspansi mekanis200mm |
Tip Diameter lengan | 200mm |
Rol | 2 pcs, rol permukaan tembaga |
Jig Kemiringan 4,2D | |
Sumbu gerak | Balik, putar, di mana sumbu putar menggunakan motor dan penggerak servo KUKA |
Diameter pelat muka: | 500mm |
Diameter chuck | 315mm, pemusatan diri Tiga Rahang |
Membalik sudut |
0-90º |
Aplikasi
Aplikasi umum: cetakan otomotif, mesin pertambangan, mesin batubara, mesin petrokimia, genset, mesin rolling mill dan bagian mekanis besar lainnya.
Metalurgi, cetakan, manufaktur mesin, petrokimia, industri ringan, energi, transportasi, militer dan industri lainnya.
Spesifikasi kepala optik dankarakteristik
Kepala pemrosesan OD: Sesuai dengan persyaratan proses yang berbeda, ia mengadopsi kepala optik OTS-5 yang diimpor dari Jerman, kelongsong cepat dan kelongsong laser tradisional menggunakan kepala laser spot melingkar, pengerasan laser dan kelongsong lebar menggunakan kepala laser spot persegi panjang, ukuran spot: 1.6-2mm (kelongsong cepat), 3.5-4mm (kelongsong normal) dan 17mm (kelongsong lebar dan pengerasan) total 3 pcs, selain itu, dilengkapi dengan kepala pemrosesan kelongsong ID khusus.Gambar berikut menunjukkan kepala laser optik OTS-5 yang diimpor dari garis laser, untuk referensi saja, tergantung pada pengiriman:
Lensa kelongsong profesional ID dan rakitan pengumpanan bubuk, F1 (jarak collimation) = 81mm, F2 (jarak fokus) = 300mm, diameter lensa optik 1 inci, ukuran spot sekitar 3.5mm, termasuk lensa collimating, lensa fokus, Komponen seperti belok lensa, lensa pelindung, dll., pengumpanan bubuk poros samping dua arah, dapat dilas hingga diameter dalam minimum 125mm, kedalaman 600mm, dan dapat menahan daya maksimum 3kW (1 jam).

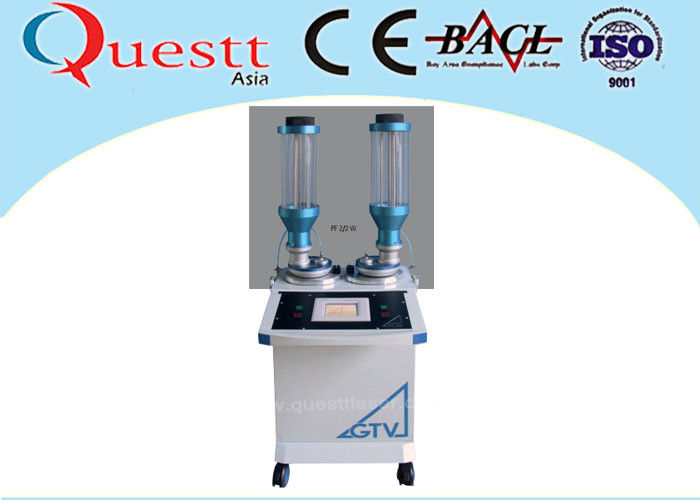

Mesin Pengumpan Bubuk
Unit pengumpanan bubuk untuk pelapisan laser dan perbaikan aplikasi pengelasan.
Sistem konveyor pelat khusus menjamin tingkat pengumpanan bubuk yang tepat dan berulang.
2 toples bubuk (masing-masing sekitar 1,5 l) dengan pengaduk (on/off)
Pengukuran volumetrik aliran gas pembawa (Ar/N2).
termasukpanel kontrol dan dokumentasi.
Dimensi: 600 mm x 350 mm x 1400 mm (lebar x tinggi x kedalaman).Berat: kira-kira.165kg.
Pelatihan dan startup oleh produsen unit pengumpanan bubuk direkomendasikan
Terbuat dari logam tembaga sebagai bahan, desain modular, struktur kompak, koneksi berulir dengan lensa, penyesuaian ±5mm dalam arah X, Y dan Z, tahan debu dan anti-percikan pada tirai udara koaksial, antarmuka pendingin 6 dan pipa bubuk, bubuk 4 arah inlet, coaxial Kepala pengumpanan bubuk annular (bubuk dimasukkan secara koaksial ke dalam kolam cair di sepanjang sinar laser, dan ketahanan retaknya bagus).
Cocok untuk 1.6-2mm spot cladding untuk partikel bubuk 20-150μm, tingkat penyemprotan bubuk 2 - 100g / menit (tergantung pada data proses seperti daya laser, kecepatan dan ketebalan), dapat menyemprotkan Fe, Ni, Co Base alloy ( mengambil paduan berbasis Fe sebagai contoh, efisiensi kelongsong adalah 3,5kg / jam untuk laser 8kW, 1,8kg / jam untuk laser 4kW), perlindungan gas tekanan positif koaksial, gas nitrogen atau argon, tekanan udara 0,2-0,4 MPa (tergantung pada tingkat percikan bahan paduan).
1.Q: Apa garansi peralatan mesin kelongsong Laser?
J: 2 tahun.
2.Q: Apakah Anda pabrik?
A: Kami adalah pabrik selama 22 tahun. Mendapat Lisensi impor dan ekspor.
3.Q: Bagaimana dengan kualitasnya?
A: Teknologi dari Jerman. Kualitas tinggi dengan harga terbaik.
4.Q: Apa layanan purna jual Anda?
A: Layanan dari pintu ke pintu! kami dapat mengirim insinyur ke pabrik Anda untuk merakit, menyesuaikan, dan melatih!
5.Q: Bagaimana cara mendapatkan dukungan teknis setelah membeli?
A: Menawarkan layanan online dalam Bahasa Inggris melalui Skype, Whatsapp, WeChat atau Email dll. Jika perlu operasi jarak jauh, kita dapat menggunakan perangkat lunak TeamViewer.
6.Q: Bagaimana saya bisa mendapatkan jaminan Pembayaran saya?
A: Alibaba memiliki Jaminan Perdagangan, Anda dapat membayar melalui Alibaba.Kami memiliki begitu banyak pesanan online.
