Mesin pemangkas laser sensor kendaraan

Mesin pemangkas laser sensor kendaraan

Distripsi

Mesin pemangkas ketahanan laser dikembangkan dan diproduksi secara khusus untuk sirkuit film tebal dan industri sirkuit film tipis.Pemangkasan sumber (penyesuaian resistansi) dan pemangkasan aktif (penyesuaian fungsi sirkuit) terutama digunakan untuk pemangkasan presisi tinggi dari film tipis, film tebal, sirkuit terpadu hibrida dan berbagai modul elektronik, yang melibatkan industri berikut:

Mesin pemangkas resistensi laser yang diproduksi oleh perusahaan kami dikembangkan secara independen dari sistem kontrol pengukuran inti, sistem perangkat lunak, dll., dan memiliki semua hak kekayaan intelektual independen, yang dapat menyediakan solusi aplikasi pemangkasan resistensi laser yang komprehensif kepada pelanggan.

Model dan kinerja peralatan

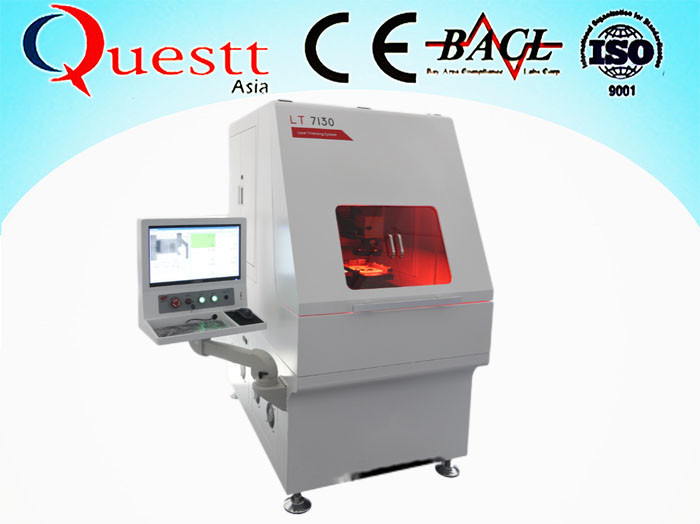

Mesin pemangkasan resistensi laser seri LT7 adalah mesin pemangkasan resistensi laser tipe konfigurasi kelas atas

Produk seri LT7 mengadopsi laser khusus canggih untuk pemangkasan ketahanan laser.

Presisi tinggi penyesuaian resistensi

• Seluruh mesin memiliki akurasi penyesuaian resistansi tinggi, dan akurasi penyesuaian resistansi konsisten dan hasilnya tinggi.
• lLT7 menggunakan laser khusus untuk pemangkasan ketahanan laser, yang memberikan sinar laser dengan kualitas sinar tinggi dan lebar garis yang sangat halus, dan efek panas lasernya kecil.
• lMode kontrol presisi yang unik, teknologi penambangan kecepatan variabel berpemilik.
• lBerbagai fungsi pemotongan tipe pisau penyesuai resistensi.

Penyesuaian resistensi cepat

• Perangkat lunak ini memiliki fungsi penyesuaian kasar dan pengaturan penyesuaian halus, yang dapat mengatur hubungan proporsional antara penyesuaian kasar dan penyesuaian halus sesuai dengan karakteristik resistensi, yang secara efektif meningkatkan kecepatan penyesuaian resistensi di bawah premis untuk memastikan akurasi.
• lWaktu pengukuran kecepatan tinggi, waktu pengukuran tunggal hanya 25us.
• lMekanisme langkah-dan-ulangi presisi tinggi: menggunakan platform motor linier, kecepatan dan akselerasi bergerak cepat;itu dapat mewujudkan penyesuaian resistansi satu siklus dari beberapa rangkaian unit.
• lPengangkatan papan probe berkecepatan tinggi: secara efektif meningkatkan efisiensi pemrosesan dalam proses penyesuaian resistansi siklik dari beberapa sirkuit unit.

Fungsi yang kuat

• lDengan fungsi pemrograman perangkat lunak yang kuat di industri, ia dapat beradaptasi dengan berbagai penyesuaian resistensi dan penyesuaian fungsi modul elektronik, dan dengan mudah mewujudkan kebutuhan khusus pelanggan dan operasi otomatis yang tinggi.
• lSelain pengukuran resistansi dan tegangan dasar, dengan modul khusus eksternal, sinyal pengukuran dapat berupa arus, frekuensi, inversi, dan sinyal lainnya.
• l Kontrol otomatis terprogram dari daya laser, gerakan, rentang pengukuran, dll. Dapat direalisasikan.
• lProbe Z-sumbu, laser fokus Z-sumbu gerakan kontrol motor otomatis, diprogram.
• lFungsi database yang kuat, seluruh proses produksi dicatat dan dapat dilacak.
• lFungsi peringatan produk yang tidak memenuhi syarat dapat secara efektif mencegah produk yang tidak memenuhi syarat mengalir ke proses selanjutnya.
• lKoordinat pemosisian diperoleh secara real time melalui gambar, yang mudah dioperasikan dan meningkatkan akurasi pemosisian produk.

Keandalan dan stabilitas tinggi

• Komponen inti diimpor untuk memastikan kualitas
• lMenggunakan alas granit khusus: Secara efektif dapat mengurangi getaran inersia yang disebabkan oleh start, stop, dan akselerasi meja kerja;pada saat yang sama, dapat menjaga stabilitas suhu mesin.

Biaya pengoperasian dan pemeliharaan yang rendah

• Efisiensi tinggi, konsumsi energi rendah dan penghematan biaya

Efisiensi konversi elektro-optik laser mencapai 25%, dan konsumsi daya harian rata-rata kurang dari 10 derajat, yang merupakan 1/10 dari laser solid-state yang dipompa lampu flash tradisional.Penggunaan jangka panjang dapat menghemat banyak pengeluaran energi pengguna, mengurangi emisi karbon, masa pakai yang lama, kinerja tinggi Stabil dan bebas perawatan, mengurangi waktu henti.

Solusi pemangkas laser

Prinsip pemangkasan resistansi laser adalah dengan menggunakan sinar laser yang sangat halus untuk mengenai resistor film tebal dan tipis, dan merealisasikan pemotongan sirkuit film tebal dan tipis dengan menguapkan badan resistor.Sinar laser memotong resistor film tebal dan tipis sesuai dengan program yang telah ditentukan oleh komputer, dan mengubah nilai resistansi resistor dengan mengubah bentuk geometris resistor film tebal dan tipis.Saat proses pemotongan laser berlangsung, sirkuit pengukuran waktu nyata memantau perubahan nilai resistansi resistor film tebal dan tipis secara real time, dan nilai resistansi resistor film tebal dan tipis terus mendekati nilai resistansi target.Artinya, proses pemangkasan resistensi laser direalisasikan.

Ketika resistor film tebal digunakan dalam modul elektronik, modifikasi fungsi modul elektronik dapat diwujudkan dengan mengatur perubahan resistansi sehingga sinyal keluaran modul elektronik juga berubah.

Pemangkasan resistansi laser mengubah luas penampang konduktif dan panjang konduktif bodi resistor, dan dapat memangkas bodi resistor di bawah nilai resistansi target ke kisaran akurasi yang diperlukan.

Konfigurasi utama dari satu perangkat

Parameter teknis

1 sistem laser

• lLaser panjang gelombang: 1064nm
• lKekuatan laser rata-rata: 6W@10KHZ (TEM00)
• lUkuran tempat khas: 30-40µm
• lMode fokus: kontrol program komputer

2 Sistem penentuan posisi sinar laser

• lRentang pemindaian laser: 60mm X 60mm
• lUlangi akurasi posisi: 2.5µm
• lResolusi gerak sinar laser: 1µm
• lKecepatan pemindaian maksimum: 7000mm/dtk
• lMetode pemosisian: pemosisian yang dapat diprogram atau pemosisian otomatis pengenalan gambar

3. Sistem pengawasan gambar

• lMetode pemantauan: pemantauan koaksial laser
• lTeknologi eksklusif: teknologi akromatik, laser, dan pencitraan tumpang tindih dalam format
• lMemantau bidang pandang: 4-6mm (diagonal)
• lSumber pencahayaan: pencahayaan LED

4. sistem pengukuran

• lMetode pengukuran resistansi: tambahkan arus untuk mengukur tegangan

Sistem empat-kawat, kontrol program komputer sistem dua-kawat

• lMode pengukuran resistensi: pengaturan mode tiga kecepatan, kontrol yang dapat diprogram
• l Rentang pengukuran resistensi: 0.1Ω-100MΩ (resolusi 16bit)
• lAkurasi pengukuran resistensi:

0,1Ω< Rx < 100Ω ±0,02% + 0,5% / Rx

100Ω< Rx < 100KΩ ±0,02%

100KΩ< Rx < 100MΩ ±0,02% + 0,05% * Rx

• l Kecepatan pengukuran resistansi: 25µs
• Resolusi tegangan lDC: 0.16µV (di bawah kondisi skala penuh 10mV)
• lPapan probe: 48PIN, definisi apa pun, kompatibel dengan peralatan impor ESI
• lPergerakan papan probe: kontrol program komputer
• lRentang pengukuran tegangan: ±100mV~ ±10V 16bit resolusi (rentang lainnya opsional)

5. Komputer dan Sistem Perangkat Lunak

• lPerangkat lunak yang dapat diprogram, dapat secara fleksibel mewujudkan operasi otomatis, memenuhi penyesuaian resistansi dan penyesuaian fungsi sirkuit
• lFungsi database, semua data penyesuaian resistansi dapat ditulis ke database untuk penyimpanan, dengan keterlacakan yang baik
• lResistensi dapat dikontrol dengan kontrol chip tunggal manual, dan juga dapat secara otomatis disesuaikan dengan matriks kontinu (pemrosesan chip berkelanjutan)
• lPenyesuaian resistansi yang akurat dapat dilakukan dengan mengatur metode penyesuaian resistansi titik laser
• lSesuai dengan perbedaan nilai resistansi awal, parameter penyesuaian resistansi yang berbeda dapat dipilih untuk melakukan penyesuaian resistansi

6. Sistem gerak mekanis langkah-dan-ulang

• lMode gerakan: sistem gerak motor linier
• l Rentang gerak: 300mm * 300mm
• lUkuran substrat keramik maksimum: 150mm * 150mm
• lResolusi gerak: 1µm
• lUlangi akurasi: ±1µm
• lAkurasi posisi: ±10µm
• lKecepatan maksimum: 1000mm/s (tanpa beban)
• lAkselerasi gerak: 1.5G

7. Indikator teknis lainnya

• lMetode pendinginan: pendinginan udara
• lTegangan catu daya: 220V AC Tekanan udara: <0.4MPa Konsumsi daya seluruh mesin: 2500W
