Handuk microfiber pemangkas laser film sensor mobil
pengantar
Mesin pemangkas ketahanan laser dikembangkan dan diproduksi secara khusus untuk sirkuit film tebal dan industri sirkuit film tipis.Pemangkasan sumber (penyesuaian resistansi) dan pemangkasan aktif (penyesuaian fungsi sirkuit) terutama digunakan untuk pemangkasan presisi tinggi dari film tipis, film tebal, sirkuit terpadu hibrida dan berbagai modul elektronik, yang melibatkan industri berikut:
Mesin pemangkas resistensi laser yang diproduksi oleh perusahaan kami dikembangkan secara independen dari sistem kontrol pengukuran inti, sistem perangkat lunak, dll., dan memiliki semua hak kekayaan intelektual independen, yang dapat menyediakan solusi aplikasi pemangkasan resistensi laser yang komprehensif kepada pelanggan.
Model dan kinerja peralatan

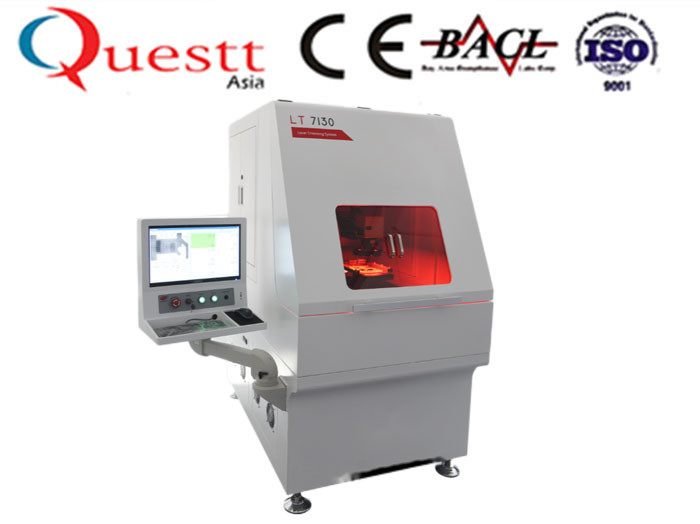

Mesin pemangkasan resistensi laser seri LT7 adalah mesin pemangkasan resistensi laser tipe konfigurasi kelas atas
Produk seri LT7 mengadopsi laser khusus canggih untuk pemangkasan ketahanan laser.
Presisi tinggi penyesuaian resistensi
Penyesuaian resistensi cepat
Fungsi yang kuat
Keandalan dan stabilitas tinggi
Biaya pengoperasian dan pemeliharaan yang rendah
Efisiensi tinggi, konsumsi energi rendah dan penghematan biaya
Efisiensi konversi elektro-optik laser mencapai 25%, dan konsumsi daya harian rata-rata kurang dari 10 derajat, yang merupakan 1/10 dari laser solid-state yang dipompa lampu flash tradisional.Penggunaan jangka panjang dapat menghemat banyak pengeluaran energi pengguna, mengurangi emisi karbon, masa pakai yang lama, kinerja tinggi Stabil dan bebas perawatan, mengurangi waktu henti.
Solusi pemangkas laser
Prinsip pemangkasan resistansi laser adalah dengan menggunakan sinar laser yang sangat halus untuk mengenai resistor film tebal dan tipis, dan merealisasikan pemotongan sirkuit film tebal dan tipis dengan menguapkan badan resistor.Sinar laser memotong resistor film tebal dan tipis sesuai dengan program yang telah ditentukan oleh komputer, dan mengubah nilai resistansi resistor dengan mengubah bentuk geometris resistor film tebal dan tipis.Saat proses pemotongan laser berlangsung, sirkuit pengukuran waktu nyata memantau perubahan nilai resistansi resistor film tebal dan tipis secara real time, dan nilai resistansi resistor film tebal dan tipis terus mendekati nilai resistansi target.Artinya, proses pemangkasan resistensi laser direalisasikan.
Ketika resistor film tebal digunakan dalam modul elektronik, modifikasi fungsi modul elektronik dapat diwujudkan dengan mengatur perubahan resistansi sehingga sinyal keluaran modul elektronik juga berubah.
Pemangkasan resistansi laser mengubah luas penampang konduktif dan panjang konduktif bodi resistor, dan dapat memangkas bodi resistor di bawah nilai resistansi target ke kisaran akurasi yang diperlukan.
Konfigurasi utama dari satu perangkat
nomor seri | Bagian nama | Spesifikasi Merek: |
1 | Laser Solid-State Gabungan Serat yang Dipompa Akhir | 5W@10K |
2 | Sistem optik | RONASMITH |
3 | lensa pencitraan khusus | RONASMITH |
4 | Sistem pengenalan gambar | Belgia:EURESYS |
5 | Memindai cermin | SCANLAB-¢10mm |
6 | sistem langkah-dan-ulang | HIWIN Motor Linier 300 * 300 |
7 | Sumber Daya listrik | SANGAT BAIK |
8 | Pemantauan koaksial CCD | Pencarian Wuhan |
9 | Sistem kontrol pengukuran | Pencarian Wuhan |
10 | Sistem perangkat lunak khusus | Pencarian Wuhan |
11 | Komputer kontrol industri | ADLINK |
12 | platform kerja | Granit untuk Pemrosesan Mikro |
13 | Perangkat pemurnian debu | Shanghai |
14 | Sistem adsorpsi tekanan negatif | SMK |
15 | Stasiun Solder Probe | Pencarian Wuhan |
Parameter teknis
1 sistem laser
- lLaser panjang gelombang: 1064nm
- lKekuatan laser rata-rata: 6W@10KHZ (TEM00)
- lUkuran tempat khas: 30-40µm
- lMode fokus: kontrol program komputer
2 Sistem penentuan posisi sinar laser
- lRentang pemindaian laser: 60mm X 60mm
- lUlangi akurasi posisi: 2.5µm
- lResolusi gerak sinar laser: 1µm
- lKecepatan pemindaian maksimum: 7000mm/dtk
- lMetode pemosisian: pemosisian yang dapat diprogram atau pemosisian otomatis pengenalan gambar
3. Sistem pengawasan gambar
- lMetode pemantauan: pemantauan koaksial laser
- lTeknologi eksklusif: teknologi akromatik, laser, dan pencitraan tumpang tindih dalam format
- lMemantau bidang pandang: 4-6mm (diagonal)
- lSumber pencahayaan: pencahayaan LED
4. sistem pengukuran
- lMetode pengukuran resistansi: tambahkan arus untuk mengukur tegangan
Sistem empat-kawat, kontrol program komputer sistem dua-kawat
- lMode pengukuran resistensi: pengaturan mode tiga kecepatan, kontrol yang dapat diprogram
- l Rentang pengukuran resistensi: 0.1Ω-100MΩ (resolusi 16bit)
- lAkurasi pengukuran resistensi:
0,1Ω< Rx < 100Ω ±0,02% + 0,5% / Rx
100Ω< Rx < 100KΩ ±0,02%
100KΩ< Rx < 100MΩ ±0,02% + 0,05% * Rx
- l Kecepatan pengukuran resistansi: 25µs
- Resolusi tegangan lDC: 0.16µV (di bawah kondisi skala penuh 10mV)
- lPapan probe: 48PIN, definisi apa pun, kompatibel dengan peralatan impor ESI
- lPergerakan papan probe: kontrol program komputer
- lRentang pengukuran tegangan: ±100mV~ ±10V 16bit resolusi (rentang lainnya opsional)
5. Komputer dan Sistem Perangkat Lunak
- lPerangkat lunak yang dapat diprogram, dapat secara fleksibel mewujudkan operasi otomatis, memenuhi penyesuaian resistansi dan penyesuaian fungsi sirkuit
- lFungsi database, semua data penyesuaian resistansi dapat ditulis ke database untuk penyimpanan, dengan keterlacakan yang baik
- lResistensi dapat dikontrol dengan kontrol chip tunggal manual, dan juga dapat secara otomatis disesuaikan dengan matriks kontinu (pemrosesan chip berkelanjutan)
- lPenyesuaian resistansi yang akurat dapat dilakukan dengan mengatur metode penyesuaian resistansi titik laser
- lSesuai dengan perbedaan nilai resistansi awal, parameter penyesuaian resistansi yang berbeda dapat dipilih untuk melakukan penyesuaian resistansi
6. Sistem gerak mekanis langkah-dan-ulang
- lMode gerakan: sistem gerak motor linier
- l Rentang gerak: 300mm * 300mm
- lUkuran substrat keramik maksimum: 150mm * 150mm
- lResolusi gerak: 1µm
- lUlangi akurasi: ±1µm
- lAkurasi posisi: ±10µm
- lKecepatan maksimum: 1000mm/s (tanpa beban)
- lAkselerasi gerak: 1.5G
7. Indikator teknis lainnya
- lMetode pendinginan: pendinginan udara
- lTegangan catu daya: 220V AC Tekanan udara: <0.4MPa Konsumsi daya seluruh mesin: 2500W
FAQ
1. T: Dapatkah Anda menyediakan layanan luar negeri?
A: Insinyur yang dapat melayani di luar negeri.
2.Q:Bagaimana cara menggunakan mesin?
A:Sebelum mengirim kemasanmesin untuk Anda, kami akan menginstalnya dan mengujinya, dan kemudian mengemas seluruh perangkat dalam kotak kayu, jadi Anda tidak perlu menginstalnyalagi,
3.Q:Uji kemasan Sebelum pengiriman?
A:kami pasti akan 100% dari mesin uji eksperimental akan normal tanpa masalah.
4.Q:Apa masa garansi?
A:Garansi satu tahun untuk seluruh mesin.
5.Q:Apa istilah pembayaran?
A:Terima L/C atau TT.
6.Q:Apawaktu pengiriman?
A:15-20 hari setelah menerima deposit.Hubungi: 7*24 jam layanan online Jika Anda perlu berkemas lainnyabahan / produk atau memiliki pertanyaan tentang mesin pengemasan, jangan ragu untuk mengirim email kepada saya atau hubungi kami.
